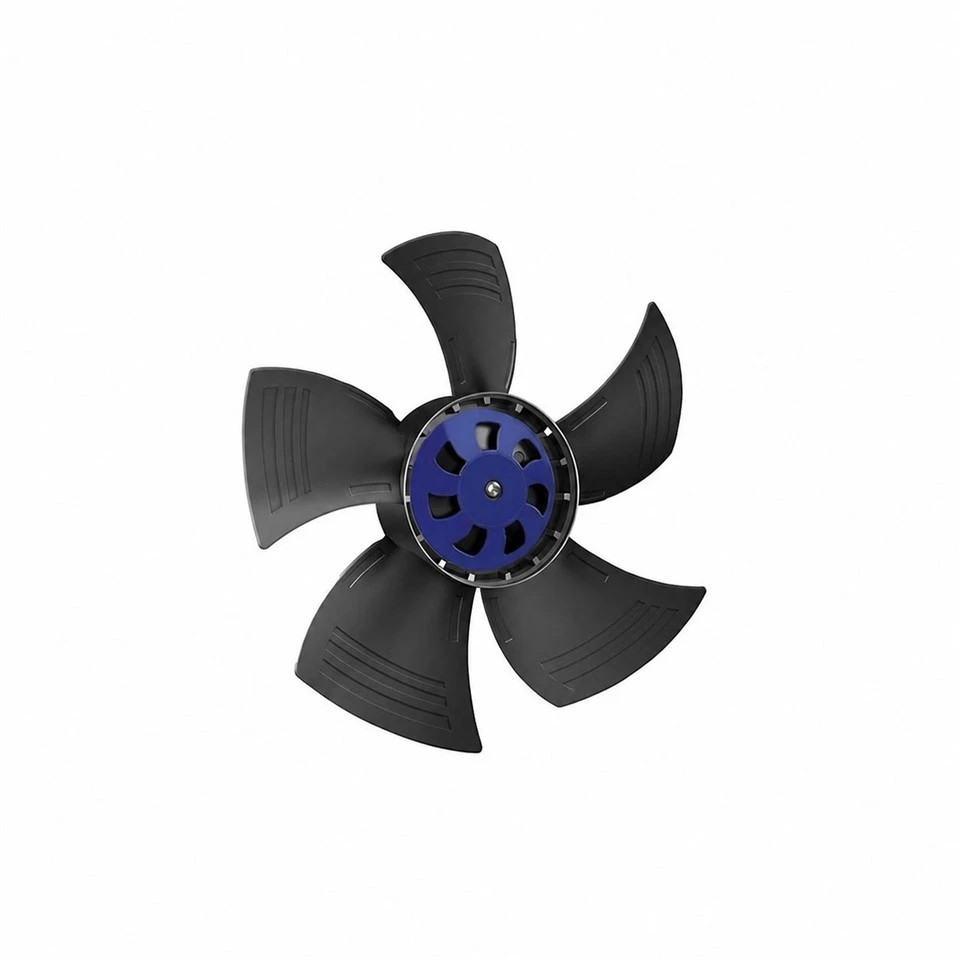

BL-A300C-EC-02는 외부 로터 모터가 장착된 EC 축류 팬입니다. 검증된 작동 데이터: 230VAC, 50/60Hz, 1700RPM 공칭 속도, 115W 최대 입력 전력 및 IP55 보호.

기본 정보

모델번호	BL-A300C-EC-02	팬 유형	EC 축류 팬
모터	외부 로터 EC 모터	단계	1~
공칭 전압	230VAC	빈도	50/60Hz
공칭 속도	1700RPM	최대. 입력 전원	115 W
최대. 입력 전류	0.85 A	사운드 레벨	60dB(A)
작동 온도	-25도 ~ 60도	진입 보호	IP55

기술 설명

차원	300×80.4mm	작동 모드	S1
임펠러 재질	플라스틱	베어링	볼베어링
회전 방향	로터 측에서 봤을 때 반시계 방향	모터 보호	잠긴 회전자, 열, 고{0}}전압 및 저{1}}전압 보호
절연 등급	클래스 B	모터 표면	스프레이
작동 습도	5%~90% 상대습도	리드 길이	500±20mm
방사형/축방향 편차	0.5mm 이하	규정 준수	CCC, RoHS

제품 응용

1	충전 칼럼	9	장비 냉각 프로젝트
2	주방 연기 배출 시스템	10	환기 장치 프로젝트
3	FFU 프로젝트	11	AHU(공기조화장치) 프로젝트
4	컴퓨터실 냉각	12	공기청정기 프로젝트
5	철도 운송업체를 위한 에어컨{0}}팬	13	열교환기 프로젝트
6	전기제품	14	통신 컨테이너 프로젝트
7	팬그리드 프로젝트	15	데이터 센터 냉각 프로젝트
8	환기 설비 프로젝트	16	제어 캐비닛 냉각 프로젝트

공기 성능

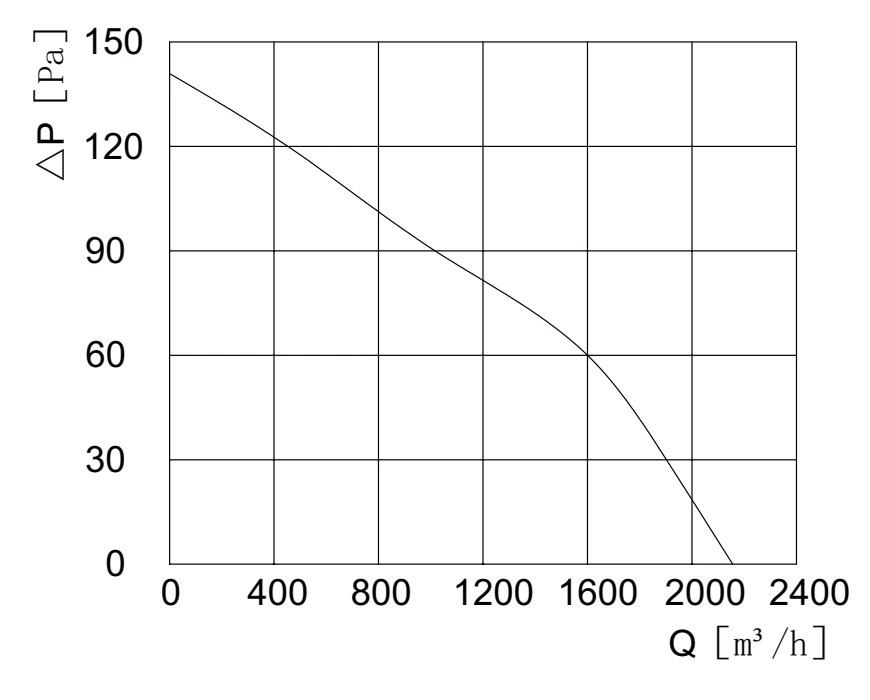

BL-A300C-EC-02 air performance curve

표시된 정{0}}압력 곡선은 약 0~2,400m³/h 및 0~150Pa를 나타냅니다. 실제 작동 성능은 설치 조건에 따라 다릅니다.

전체 치수

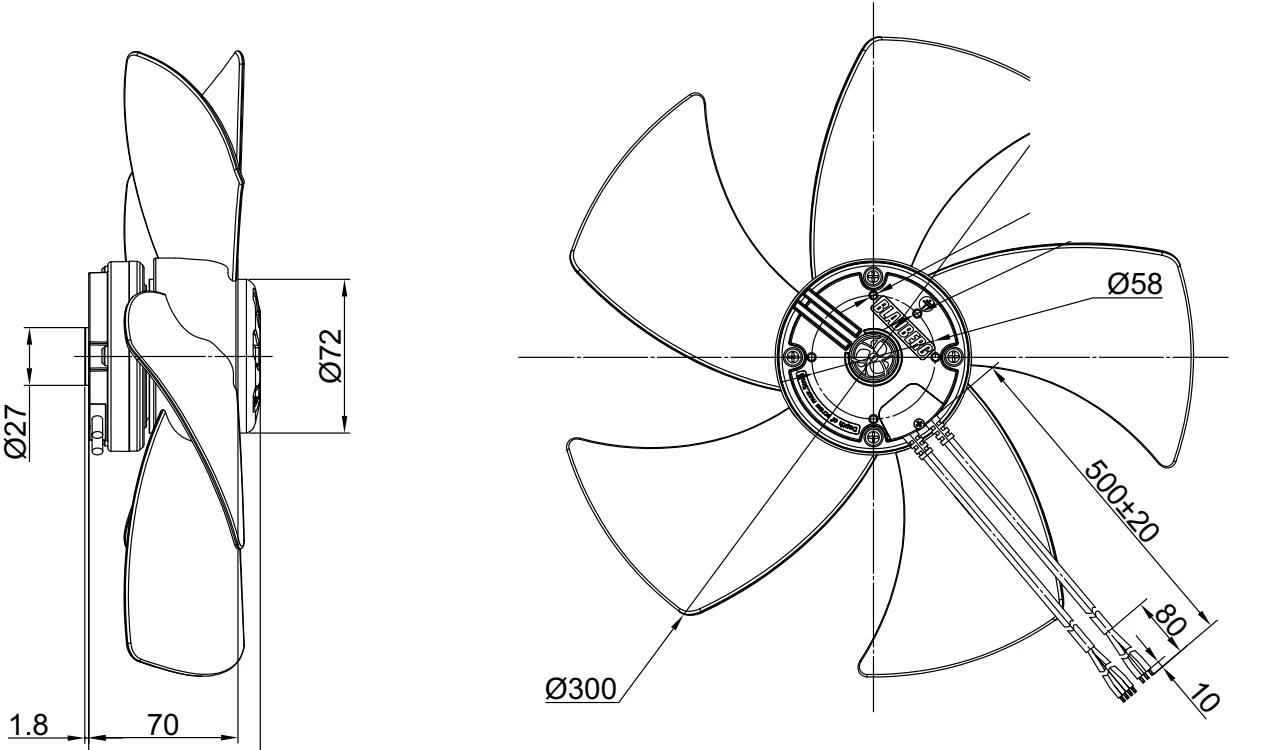

BL-A300C-EC-02 outline drawing

외형 치수에는 팬 직경 Ø300, 전체 깊이 80.4mm, 모터 치수 Ø72, 허브 치수 Ø58, 리드 길이 500 ±20mm, M4 장착 구멍 4개(깊이 5mm) 및 M4 접지 구멍이 포함됩니다.

전기 연결

BL-A300C-EC-02 electrical connection diagram

선	연결	색상	기능/할당
체육	보호 지구	녹색 / 노란색	보호 접지
U1	L	갈색	활선
U2	N	파란색	중성선
U4	+10V	빨간색	+10VDC 출력
U5	속도 제어	노란색	0~10V / PWM 입력; PWM 최대 진폭 10V
U6	FG	하얀색	타코미터 신호 출력
U7	접지	파란색	제어{0}}라인 접지

타코미터 출력의 경우 Vfg는 외부에서 공급됩니다: 3–30 VDC; R 1000 × Vfg Ω 이상.

메모

배선도에 따라 전원 및 제어 라인을 엄격하게 연결하십시오.
흰색 신호선을 빨간색 신호선이나 외부 DC 공급 장치에 직접 연결하지 마십시오.
전원을 켠 후 팬이 작동하지 않으면-속도 제어 입력 전압과 연결 상태를-점검하세요.
전원이 켜져 있거나-저속으로 작동하는 동안에는 임펠러나 로터를 만지지 마세요.-
자격을 갖춘 인력만이 팬을 설치하고 유지 관리해야 합니다.
손상된 전원 케이블은 제조사를 통해 교체하세요.
모터는 임펠러나 부하 없이 작동해서는 안 됩니다.
포장을 푼 후 보관하려면 제품을 다시 포장하여 -40도~+80도, 95% RH 이하의 깨끗하고 통풍이 잘 되며 부식성이 없는-환경에 보관하세요.
사용하기 전에 이 기술 사양을 주의 깊게 읽으십시오.
